» ÜRÜNLER  Yükleme teknolojisi  Blockdock
Yükleme teknolojisi
AÇIKLAMA
Blockdock 4 avantajı
Blockdock
   Kategoriler: Yükleme teknolojisi
   yayınlandı ve güncellendi: 23. Mart 2021

The BLOCKDOCK?

Güvenli ve kazasız yükleme için kamyon immobilizer

Nani BLOCKDOCK, bizim tarafımızdan geliştirilen ve dünya çapında patent bekleyen yeni bir kamyon immobilizörüdür. Bu, işlevsel ve aynı zamanda ekonomik bir kamyon tekerlek takozudur ve diğer genel immobilizer tasarımlarının yerine geçer. Yükleme iskelesine yerleştirilen kamyonların kazara kaymalarını veya uzaklaşmalarını önlemek için son derece sağlam bir çözümdür.

Yükleme platformuna yerleştirilen kamyonlar kilitlenir ve yükleme işlemi tamamlanıncaya kadar kalıcı olarak bloke edilir. Rampa üzerindeki birçok kaza önlenebilir.

Lkw mit Unterfahrschutzbalken am Blockdock Blok iskelede alt koruma çubuklarına sahip kamyon

Yuvayı dinlenme konumunda engelle Yuvayı dinlenme konumunda engelle

Yuvayı yükleme konumunda engelle Yuvayı yükleme konumunda engelle

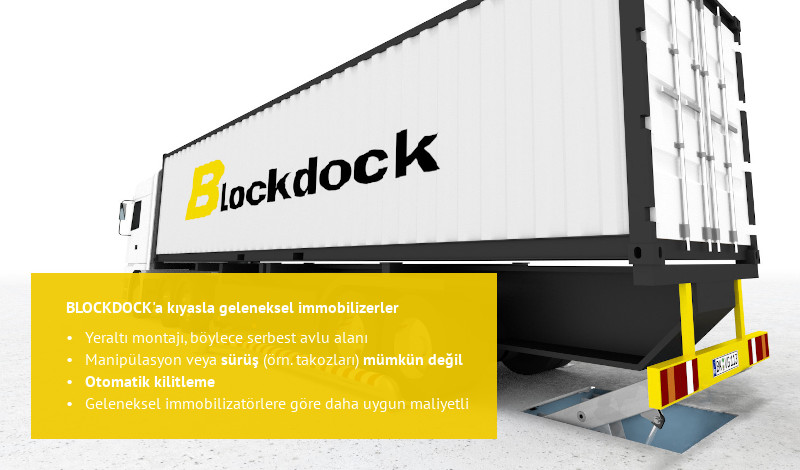

BLOCKDOCK’un geleneksel tekerlek takozları ve immobilizatörlere kıyasla 4 avantajı

1. Yeraltı montajı, böylece serbest avlu alanı

2. Manipülasyon veya sürüş (örn. Tekerlek takozları) mümkün değil

3. Otomatik kilitleme

4. Geleneksel immobilizatörlere göre daha uygun maliyetli



BLOCKDOCK’un kullanımı

Eski sorunlar ve yeni çözüm

Tüm lojistikçiler, rampalara yerleştirilmiş kamyonların bazı durumlarda tekerlek takozları ile emniyete alınamadığı probleminin farkındadır. Ayrıca, sık sık tekerlek takozu ile tutturulmuş araçların uzaklaşması meydana gelir. Sonuç olarak, büyük kamyon immobilizatörleri birkaç yıldır artan popülariteye sahip oldu. Bunlar rampaların önüne yerleştirilir ve avluya bağlanır. Bu immobilazatörler büyük hacimli sistemler olduğundan, avlu içinde manevra veya temizleme için gerekli alan bu sistemler tarafından ciddi şekilde sınırlandırılır.

Bizim çözümümüz, rampanın önünde zemine gömülmüş ve kurulumdan sonra avlu alanıyla aynı seviyede olan basit ve nispeten küçük bir kutu konstrüksiyonudur.

Tüm BLOCKDOCK sistemi kutuya entegre edilmiştir ve tüm yükleme rampalarına uyarlanabilir. Kompakt bir tasarımla inşa edilen BLOCKDOCK, ister modern ister eski teknoloji olsun, akla gelebilecek her yükleme rampasının önünde kullanılabilir. Yaklaşık 1.5m uzunluğa ve yaklaşık 1.2m genişliğe ve yaklaşık 80 cm yüksekliğe sahip kompakt kutu, yükleme platformunun önüne beton bir çukura sabitlenir. Sahada gerekli beton işleri sınırlıdır.



BLOCKDOCK’un 15 adımdaki prosedür şeması:

1. Dış trafik ışığı yeşil, iç trafik ışığı kırmızı; kamyon yerleştirilir
2. Kamyon sensörler tarafından tespit edilir
3. Yükleme konumuna ulaşıldığında trafik ışığı (dış) kırmızı renkte yanıp söner
4. Block kolu yükseltir (otomatik olarak)
5. Blockdock’un teleskopik kolları alt gövde korumasına sürülür
6. Blockdock, kamyonu kilitler
7. Trafik ışığı (dış) kırmızıya döner, Trafik ışığı (iç) yeşil renkte yanıp söner
8. Yükleme başlar (kapı açılır)
9. Yükleme rampası yerleştirilir, trafik ışığı (iç) yeşile döner
10. Forklift içeri sürebilir
11. Yükleme sonlandırılır veya durdurulabilir
12. Yükleme rampası dinlenme konumunda; Trafik ışığı (iç) kırmızı, trafik ışığı (dış) yeşil renkte yanıp söner
13. Kontrol ünitesi üzerinden manuel olarak serbest bırakma; Blockdock geri çekilir (otomatik olarak)
14. Trafik ışığı (dış) yeşile döner
15. Kamyon yükleme noktasını terk eder




BLOCKDOCK – Kamyonlar ve takas kasaları ile yanaşma


Dışarı açılmış blok kolları


VIDEOLAR

Produktvideo: NANI - Blockdock - Die Verladung
Inhalt (TOC):



1. Lkw dockt an
1:02
2. Lkw wird von Sensoren erfasst
1:05
3. Ampel (außen) blinkt rot
1:12
4. Blockdock hebt an (automatisch)
1:31
5. Arm des Blockdocks fährt gegen den Unterfahrschutzbalken
1:40
6. Blockdock/Wegfahrsperre verriegelt den Lkw
1:57
7. Ampel schaltet durchgängig auf rot (außen); Ampel blinkt grün (innen)
2:22
8. Verladung beginnt (Tor öffnet sich)
2:29
9. Überladebrücke wird eingelegt; Ampel (innen) durchgängig grün
2:33
10. Stapler kann reinfahren
2:41
11. Verladung wird beendet oder kann unterbrochen werden
3:11
12. Überladebrücke in Ruheposition; Ampel (innen) wird auf rot geschaltet
3:18
13. Manuelle Freigabe über die Steuerung; Blockdock fährt ein (automatisch)
3:22
14. Ampel (außen) wird grün
3:39
15. Lkw dockt ab und verlässt die Verladestelle
3:41
Zusammenfassung
3:50
Credits
5:14
